Minha primeira panorâmica

A técnica geral de criação de panorâmicas e imagens de alta definição, determinação do ponto nodal (entrada da pupila) da lente, etc
paraopaulo
Mensagens: 26
Registrado em: 08 Mai 2015, 01:38

Minha primeira panorâmica

Mensagem por paraopaulo » 10 Mai 2015, 16:34

Olá, pessoal.

Tenho uma Nikon D5300 com as seguintes lentes: 10-24mm (f3.5-4.5 G ED) e uma 18-140mm que uso para trabalhos pontuais.
Me interessei por fotos panorâmicas e comprei uma cabeça Fotomate para testar e iniciar meu aprendizado.
Estou tomando, claro, uma surra de bambu para conseguir fazer fotos panorâmicas com a Fotomate.
Até utilizando a técnica da linha amarrada na lente com uma moeda na ponta deu certo na hora de montar, mas com a bendita da cabeça não está rolando.
Já pensei em vender e comprar uma Sony NX 7 que já vem com o recurso para fotos panorâmicas, mas seria desistir muito rápido.
Busquei tutorais e manuais sobre esta cabeça e nada.

Alguém pode, por favor, me dar umas dicas?

Um grande abraço.

Avatar do usuário
cartola
Site Admin
Mensagens: 1197
Registrado em: 11 Mai 2012, 12:40
Localização: Rio de Janeiro
Contato:

Re: Minha primeira panorâmica

Mensagem por cartola » 10 Mai 2015, 20:30

Oi Paraopaulo,

você tem que posicionar corretamente a câmera na cabeça pra fazer as fotos. Resumidamente, a câmera tem que girar em torno do eixo que passa pela entrada da pupila da lente de modo a gerar fotos sem erro de perspectiva.

Nesse material tem alguma informação pra calibrar a cabeça, dá uma olhada e nos passe dúvidas mais pontuais se tiver. Veja aqui nesse outro site algumas referências que juntei sobre o tema de panorâmicas em geral.

Esse artigo incompleto (não mencionado nas referências que falei) mostra como fazer uma cabeça simples e pode te ajudar a entender.

Abs, Cartola.

paraopaulo
Mensagens: 26
Registrado em: 08 Mai 2015, 01:38

Re: Minha primeira panorâmica

Mensagem por paraopaulo » 11 Mai 2015, 11:00

Cartola, bom dia.

Obrigado pela resposta e parabéns pelo fórum.

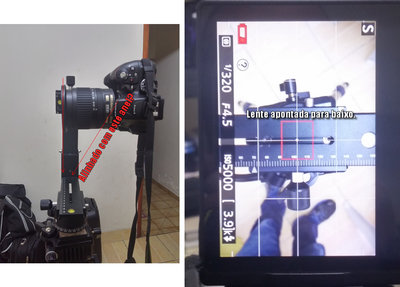

Em anexo estão 2 fotos que mostra como estou posicionando a câmera na cabeça.
O que ocorre, estou tentando usar não esta lente da foto, mas a 10-24mm.
Seguindo orientação que está no ebook do Olegário, com overlapping de aprox. 30%, estou usando o Giga Pano para unir as imagens, mas ele uni apenas 50% do ambiente. Não está encontrando os outros 50% para completar os 360º.
Como esta cabeça não tem o recurso da Ninja de informar a cada certo grau com um clique, mas são cliques continuos devo estar me perdendo aí.

Abs.

Paulo Roberto
Anexos

Avatar do usuário
cartola
Site Admin
Mensagens: 1197
Registrado em: 11 Mai 2012, 12:40
Localização: Rio de Janeiro
Contato:

Re: Minha primeira panorâmica

Mensagem por cartola » 11 Mai 2015, 19:24

A posição depende da lente usada. Olhando sua foto de frente a posição parece estar incorreta. Veja que uma linha vertical que passa pelo centro da lente não passa pelo eixo de rotação da cabeça, a câmera parece estar mais pra direita do que deveria. Esse posicionamento não vai depender da lente, o que depende é o que move a câmera pra frente e pra trás, o que mudaria a posição na sua foto da esquerda. Viu os testes que podem ser feitos pra testar? Fita na janela, luz pelo reflex? Acho que tem isso lá na documentação que passei. Além disso tem o banco de dados de lentes conhecidas, já com medidas prontas do ponto adequado. Veja também esse artigo, que está lá nas referências, mostrando como fazer um teste simples.

Abs, Cartola.

Avatar do usuário
cartola
Site Admin
Mensagens: 1197
Registrado em: 11 Mai 2012, 12:40
Localização: Rio de Janeiro
Contato:

Re: Minha primeira panorâmica

Mensagem por cartola » 11 Mai 2015, 19:26


paraopaulo
Mensagens: 26
Registrado em: 08 Mai 2015, 01:38

Re: Minha primeira panorâmica

Mensagem por paraopaulo » 13 Mai 2015, 14:18

Cartola,

que surra!!! :-) Parecia tão fácil usando o aplicativo do meu celular!!!

Então, antecipadamente já te peço desculpas pela "pentelhação".
Estou fazendo vários testes.
Estou utilizando para unir as imagens o Autopano Giga.
Na maquina estou fotografando com a lente 10-24mm.
Rotacionando de 30º em 30º deu um total de 13 fotos. Mas não une de jeito nenhum no Autopano.
Vira 3 grupos, como nesta foto em anexo.
Na medida do possível estou seguindo suas instruções nos links que me passou, mas ainda é um pouco "grego" para mim.
Utilizo esta câmera há algum tempo, mas nunca havia me aprofundado tanto.

Quando tento unir as imagens está muito ruim.
Dá uma olhada nesta. Fotografei a sala mais bagunçada do escritório para fugir do comum.

Sei que devo estar fazendo muita coisa errada. Mas preciso ir eliminando.
Anexos

paraopaulo
Mensagens: 26
Registrado em: 08 Mai 2015, 01:38

Re: Minha primeira panorâmica

Mensagem por paraopaulo » 13 Mai 2015, 14:41

Cartola,

quanto ao alinhamento, fiz o teste do SEP e, aparentemente, está correto.
Só estou com dúvida quanto ao alinhamento do anel da câmera e o eixo da cabeça.
Não sei entendi corretamente.

Abraços.

Paulo Roberto
Anexos

Avatar do usuário
cartola
Site Admin
Mensagens: 1197
Registrado em: 11 Mai 2012, 12:40
Localização: Rio de Janeiro
Contato:

Re: Minha primeira panorâmica

Mensagem por cartola » 13 Mai 2015, 15:05

Oi Paulo,

não sei como é no Autopano, mas no Hugin isso também pode acontecer, mas não é muito difícil resolver cadastrando pontos de controle manualmente. Uns 2 ou 3 entre cada par de imagens resolvem. Pode experimentar o Hugin, já que é de graça.

Sobre o posicionamento da câmera, o anel da câmera deve estar alinhado com o eixo de giro e não com a parte frontal da cabela. De qualquer forma o alinhamento do anel é "um bom chute", mas o posicionamento correto mesmo deve ser testado ou com o "teste da fita na janela" ou olhando de frente e vendo o ponto luminoso no centro da lente. Chegou a ver esses testes no link que passei em "Métodos para encontrar o ponto SEP"? Infelizmente a 10-24 não está no banco de dados de lentes do site indicado na documentação.

PS: não se desculpe, não há pentelhação nenhuma, esse fórum é feito pra isso :)

Abs, Cartola.

Avatar do usuário
Felipe Nardon
Mensagens: 20
Registrado em: 03 Nov 2014, 10:54
Localização: Passo Fundo -RS
Contato:

Re: Minha primeira panorâmica

Mensagem por Felipe Nardon » 20 Mai 2015, 23:41

Olá Paulo,

Eu tb uso o Autopano Giga, se quiser, envie as fotos que posso tentar costurar as fotos e ver os possíveis problemas.

Abraço.
